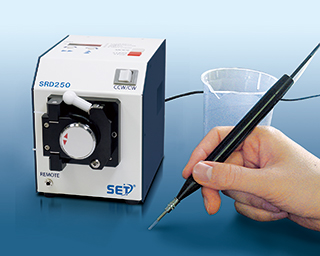

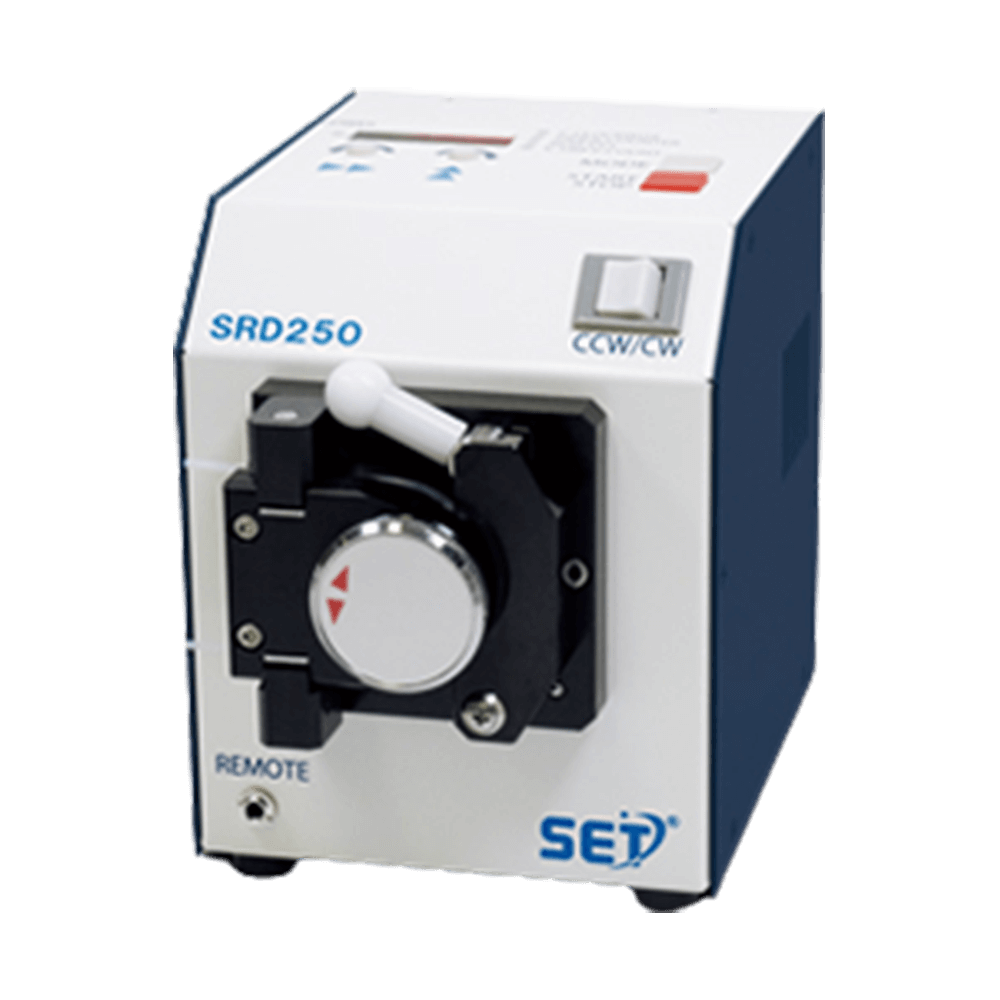

数码式蠕动点胶机SRD250

数码式蠕动点胶机SRD250

稳定的点胶低粘度瞬干胶
独特方式的新回转机构,大大减轻送液胶管负担

SRD250数码式蠕动点胶机采用独特的新回转机构来减少液体输送管内的气泡,从而延长管的使用寿命。

液体输送时,使用Teflon®管、硅胶管等,可以定量地点胶、输送、供给瞬干胶、厌氧胶、溶剂、化学品等。

特长

配有反方向旋转功能

配有计数,RS-232C和数码时间显示功能

回转体的旋转速度提升2倍,点胶量下降50%(于之前品相比)

减轻送液胶管负担,大大延长胶管使用寿命



对应液剂

瞬干胶,厌氧胶,油脂,酒精,颜料,溶剂(有机溶剂), 表面处理溶剂,硅油,助焊剂等。

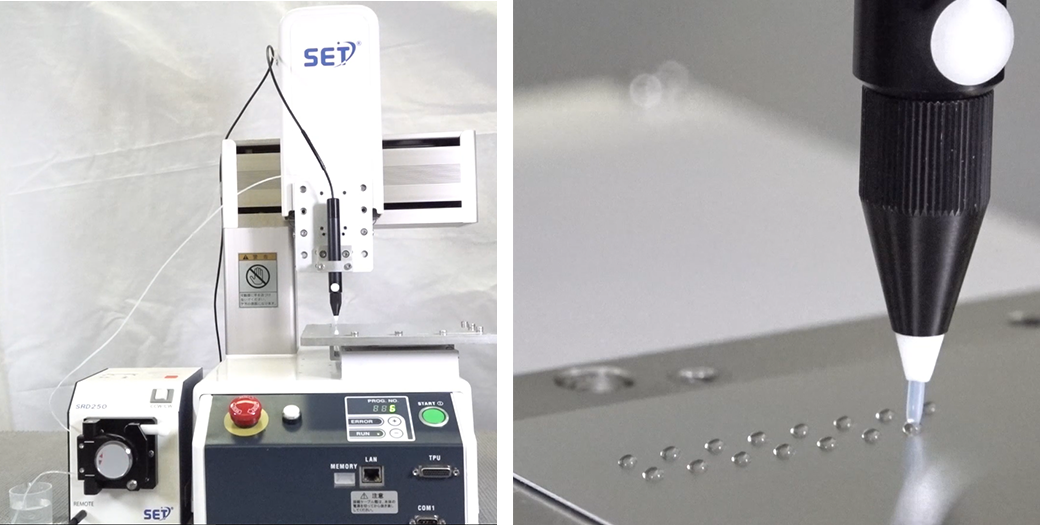

通过与机器人结合,可以实现半自动化和自动化。

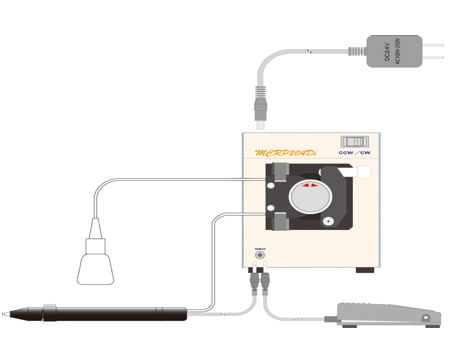

整体结构图

产品规格

电源

DC12V(AC100~240V含电源适配器)

消费电力

约15W

回转器转速(最大)

0.5 ~ 240 RPM (数値入力設定)注1

模式设定

连续运转/定时/计数模式 注2

(点胶时间)

0.01sec ~ 999hour (单位切替:秒、分、時)

计数设定范围

1 ~ 99999

真空回吸时间

可変:0.001 ~ 9999sec

间隔时间

可変:0.001 ~ 9999sec

适用粘度※1

1 ~ 2,000mPa.s(cps) 铁氟龙胶管
1 ~ 5,000mPa.s(cps) 硅胶管

外形尺寸()内含凸起部分

W109×D167(174)×H138(139)mm

通讯接口

RS-232C( D-Sub 9 Pin针)注3

重量

约2.2kg

(另购单品)

•  含开关点胶笔(SRD-P-0019)

•  脚踏开关

•  各种铁氟龙胶管 各10m

•  各种硅胶管各10m

*1:适用粘度为参考值。 请注意,由于某些液体的特性或其他因素,本机无法使用某些液体。

*2: 除非另有说明,本机可使用的管材为 Teflon AWG-11 至 19 规格。

*3:请务必使用本公司指定的管。


注 1:速度单位可以从 RPM 和 PPS 中选择。

注2:在计数器模式下,通过安装在电机轴上的转盘狭缝(10/1转)的通过次数来控制操作。

注3:连接电缆只能是直的。


铁氟龙胶管表

尺寸表(材质:PTFE/长:10m)

内径mm

外径mm

壁厚mm

AWG-11

2.41

3.01

0.30

AWG-13

1.93

2.53

0.30

AWG-16

1.35

1.95

0.30

AWG-19

0.96

1.56

0.30

AWG-24

0.56

1.06

0.25

AWG-26

0.46

0.92

0.23

AWG-28

0.38

0.84

0.23

*上表中的尺寸可能会因批量大小和其他因素而略有不同。

*本机的标准规格为 AWG-11 至 AWG-19,如使用 AWG-11 至 AWG-19 以外的规格,请另行咨询。


硅胶管表

尺寸表(长:10m)

内径mm

外径mm

肉厚mm

硅胶 3×5 mm

3.0

5.0

1.0

硅胶 2×4 mm

2.0

4.0

1.0

硅胶 1×3 mm

1.0

3.0

1.0

*如需上述尺寸以外的其他尺寸,请联系我们。
