随着电子装置的小型化与高密度化发展，防湿涂覆工艺对设备的精度、稳定性与自动化水平提出了更高要求。本篇将针对实际现场中常见的技术咨询，从“精密涂覆控制”与“全自动化涂覆设备”两个角度，提供相关解决方案。

---

客户提问

---

希望在PCB上进行精密防湿涂覆，但区域复杂、粘度低、要求严格，应采用怎样的设备配置？

在PCB（印刷电路板）上进行防湿涂覆（Conformal Coating）时，我们所使用的材料为稀释后的低粘度防湿剂（约50mPa·s），目标是实现约20μm的均匀膜厚。然而，实际基板存在以下难点：

• 必须涂覆区与禁止涂覆区混杂

• 边界距离近、形状复杂

• 不允许出现溢出、飞散等不良

• 工艺要求严格且重复性要求高

在这种情况下，任何轻微飞散、线宽扩散或流挂都会造成不良，因此需要高精度的涂覆控制能力与稳定的再现性。目前计划使用桌面式（半自动）点胶机器人进行涂覆，请问推荐的设备是什么？

回答

推荐配置：SV70 精密涂覆阀 + AXELIA 桌面式涂覆机器人

针对上述涂覆要求，我们建议采用：

➡ SV70 防湿涂覆专用阀体

➡ AXELIA 系列桌面式涂覆机器人

两者组合可兼顾精密操作、路径控制以及复杂多区域的选择性涂覆。

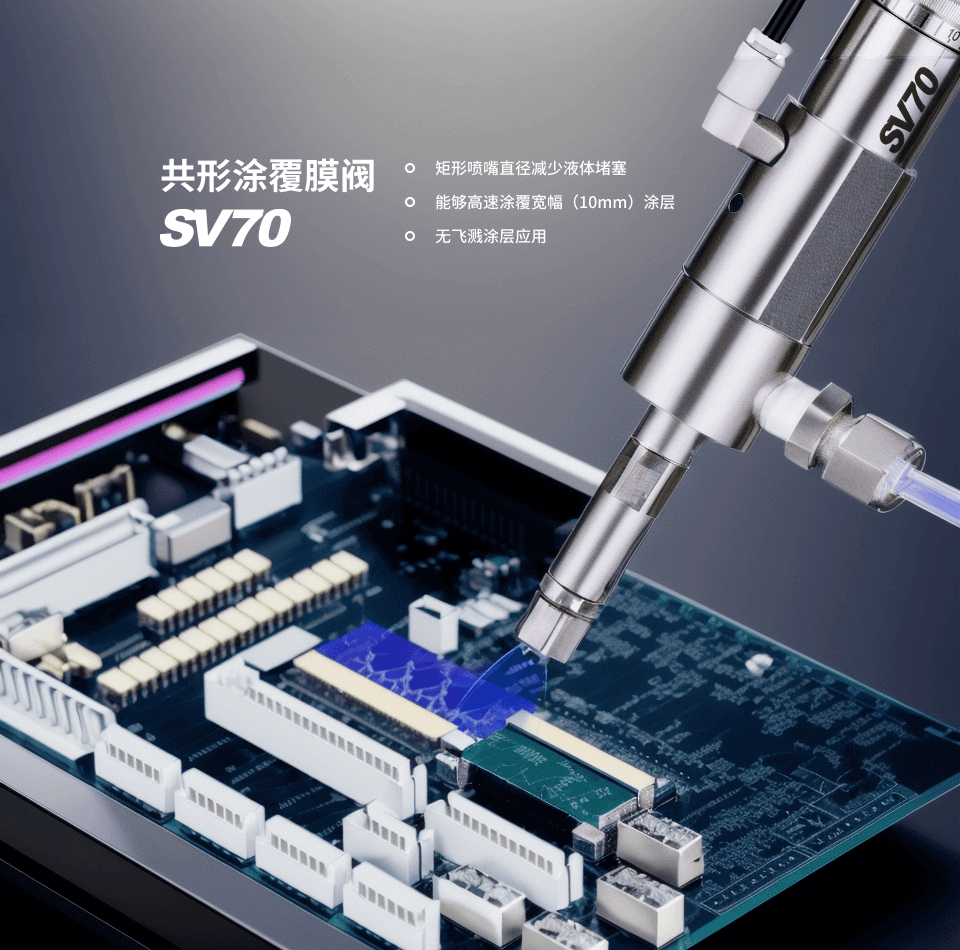

SV70 —— 防湿涂覆专用阀的特点

1. 精密 10 mm 宽的均匀涂覆

采用狭缝喷嘴（Slit Nozzle），可形成横向稳定一致的10mm涂覆带，
喷射直线性高，几乎无飞散，边界干净明确。

2. 优异的起点/终点控制

SV70 对流量切换结构进行了优化，可避免传统工艺中常见的“开始与结束位置变宽”现象，
实现全段线宽一致的高精度涂覆，特别适合区域分割性涂覆。

3. 适用于 50mPa·s级低粘度防湿剂

即使是低粘度溶剂型材料，SV70也可保持稳定流量，实现高一致性的膜厚与线宽。

AXELIA —— 桌面式涂覆机器人特点

1. 操作简单，精度稳定

图形化GUI + 易示教系统，使操作不依赖作业者熟练度，即使是初次操作人员也能达到一致的涂覆品质。

2. 可轻松应对复杂结构与狭小区域

可根据基板布局设置复杂路径，实现 涂覆区／禁涂区的明确区分，有效避免人为误差。

3. 支持两轴扩展：阀体旋转 &倾斜（Tilt）

适用于：

• 元件侧面涂覆

• Pin 脚根部

• 阴影／死角区域

• 高低差补偿

对复杂结构的PCB 涂覆具有极佳的适应性。

对于低粘度材料、严格边界控制、薄膜均匀性要求等精密涂覆工艺，

SV70 + AXELIA 桌面式机器人的组合具有高度适配性，可显著提升稳定性与良率。

---

客户提问

---

有无具备相机、可自动定位的全自动防湿涂覆设备？想实现无人化与连续生产。我们正在评估PCB 多处涂覆工序，希望尽可能减少人工操作，实现稳定品质的自动连续涂覆。

同时，希望设备能自动处理：

• 基准点偏移

• 基板个体差异

• 夹具误差

请问是否有带相机的全自动涂覆设备？

回答

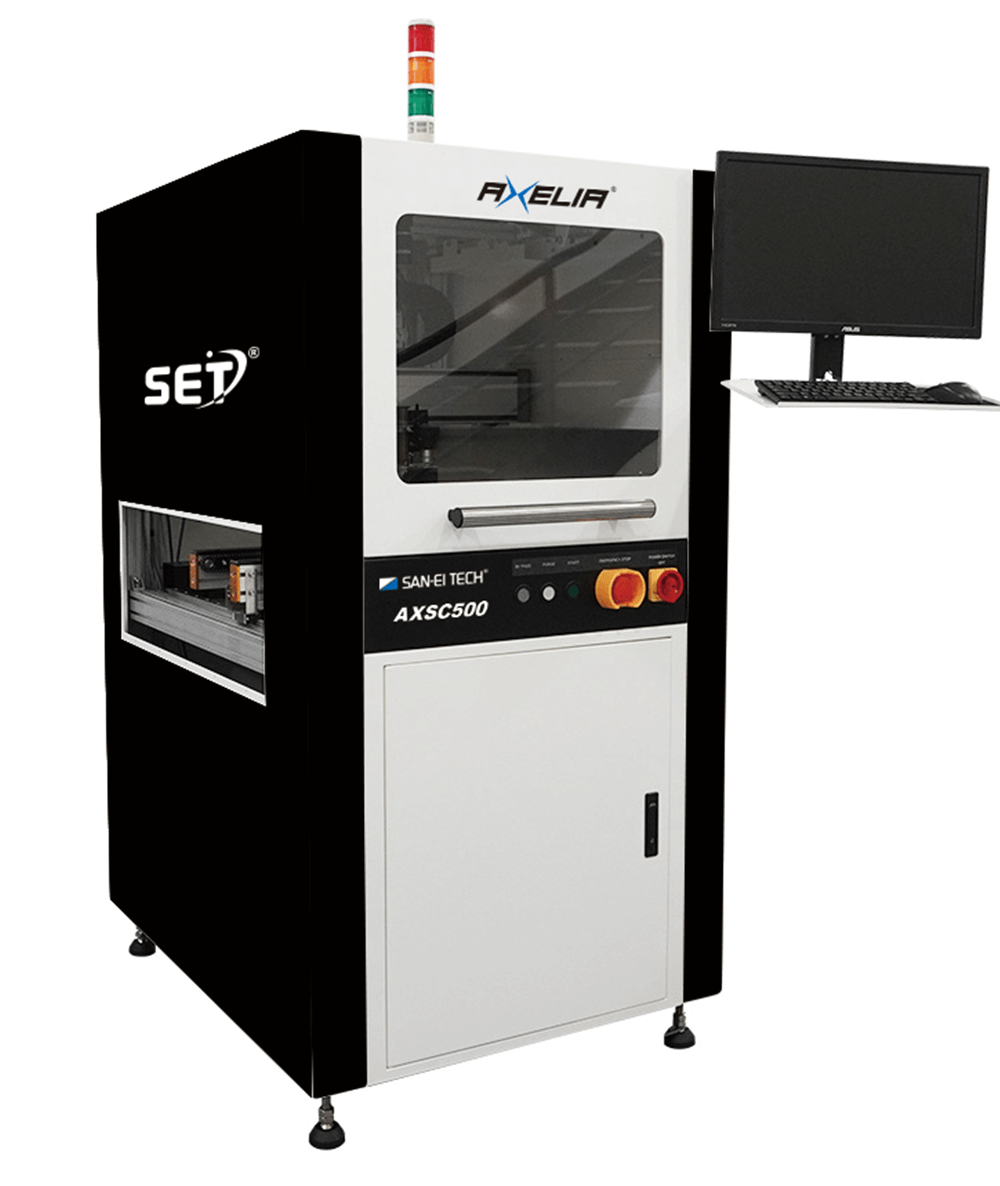

推荐设备：AXELIA AXSC500 全自动涂覆机

AXELIA AXSC500 —— 全自动防湿涂覆设备的核心特点

AXELIA AXSC500 是一款面向量产工厂与高精度涂覆工艺开发的全自动设备，结合自动定位、路径控制、光学检测与多轴运动能力，为复杂 PCB 的防湿涂覆提供高稳定性与高重复性的解决方案。以下为本设备的核心技术亮点。

1. 全自动控制× 高精度工艺管理

AXSC500 采用自主开发的“Fluid Magic for Coating” 涂覆专用软件，通过高度可视化与智能化的操作界面，使涂覆工艺的设定与调整更加直观。AXSC500 在保持操作简便性的同时，实现了工艺稳定性与高精度涂覆质量。

2. 3WAY-SKY 三合一相机系统：自动识别 × 自动补正×点胶后检査

AXSC500 配备独家的3WAY-SKY 光学识别系统，
可在同一台设备内完成从定位、补正到检查的“一站式流程”，包括：

• 基准点识别（Mark Detection）：自动找到PCB 的定位点

• 位置补正（XYθ Correction）：自动修正位置偏差与旋转角度

• 涂覆后检查（Coating Inspection）：确认涂覆位置准确性与外观状况

AXSC500 能在量产工序中保持高度一致性，大幅提升品质稳定性与生产良率。

3. 5 轴驱动机构：应对复杂结构的高自由度涂覆

为了适应电子基板越来越复杂的封装与三维结构，AXSC500配备五轴运动系统（XYZ + Tilt + Rotation），能够执行传统设备难以实现的高难度涂覆动作。

AXSC500 能够实现 全自动找基准点＋自动补正＋自动连续涂覆，是面向量产工厂、希望减少人工与追求生产稳定性的最佳选择。

总结

通过以上两类典型问题可以看到，现代电子基板的防湿涂覆已从“简单覆盖”转变为对精度、稳定性、再现性与全自动化能力的综合要求。不论是狭小区域中的高精度选择性涂覆，还是量产现场对无人化、自动补正、在线检测的需求，我们三英科技（琶丽国际贸易）均能够提供从阀体、机器人到整机系统的全流程解决方案。

SV70 + AXELIA 桌面式机器人: 可满足精密分区涂覆、低粘度材料控制及多区域路径规划等高难度工艺需求；

AXELIA AXSC500 全自动涂覆: 自动补正、多轴运动与专用软件平台，为量产级防湿涂覆提供稳定、可靠且可扩展的自动化体系。

面对持续提升的产品密度与品质要求，我们将继续以先进的点胶与涂覆技术，协助客户构建更高质量、更高效率的制造工艺体系。若您在工艺开发、设备选型或评估方面有进一步需求，我们也欢迎随时与我们联系。
