应对液位差带来的出胶不稳定
实现小型化与稳定吐出的兼备

在精密点胶工艺中，由液位差引起的吐出不稳定问题，一直是影响制程可靠性的重要因素。特别是在使用针筒储液的系统中，随着液面下降，内部压力变化容易导致出胶量波动。

三英科技（SAN-EI TECH）基于客户现场需求，推出了全新开发产品——
SV22针筒直连型迷你点胶阀，通过结构优化，有效抑制液位差影响，提升点胶稳定性。


产品概述

SV22是一款可直接连接在针筒底部的小型胶阀，结构紧凑，占用空间小。适用于低至中粘度液剂的稳定精准吐出。该产品通过结构优化，有效改善了针筒常见的液位差问题，是一款适应多种工艺需求的实用型迷你胶阀。在有限空间内，也能灵活部署，适应多样化工艺需求。

一款可直接安装在针筒底部的小型胶阀，用“小体积”释放“大性能”！

产品特点

· 本体重量仅43g，尺寸20×50×52mm

· 有效抑制液位差引发的吐出波动

· 接液部采用PEEK/PTFE树脂，适配多种反应性液体

· 粘度适用范围广（1～20,000 mPa·s）

· 适用于小剂量滴点、小线条涂布、局部密封等多种点胶应用

产品设计理念：从问题出发，回归点胶本质

传统问题：液位差引发的不稳定

在使用针筒储液的点胶系统中，液面高度随着吐出而降低，造成内部压力变化。

这种「水头差」现象会导致：

· 初期吐出偏大，后期偏少

· 点大小不一致、拉丝严重

· 涂布厚度不稳定，良率下降

SV22的解决思路

SV22采用紧凑直连结构，将点胶阀直接固定在针筒下方，显著缩短胶液路径，减小重力影响。同时结合专利级内部控制结构，在不借助复杂补偿系统的前提下，有效抑制因液位差带来的出胶波动，真正做到从结构源头解决问题。

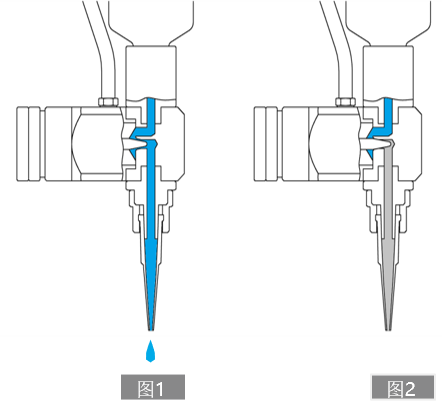

动作概要

SV22 针筒胶阀通过内部的撞针机构，实现对液体的精准开关控制。撞针阀的开启行程可通过调节旋钮进行设定，从而简便地调节出胶流量，满足不同工艺需求。

三大核心优势

① 超紧凑设计，灵活部署不受限

· 胶阀本体仅43g，尺寸为20×50×52mm

· 可安装于任意标准针筒下方，亦可搭配支架使用

· 非常适合空间有限的桌面型、自动化线体、多头点胶系统

② 精准稳定吐出，粘度适配广

· 适用于1～20,000 mPa·s的液体

· 对应点胶范围：小剂量滴点、小线条、局部密封

· 高精度控制搭配SVC720V控制器可实现毫克级重复精度

③ 安全兼容反应性液体

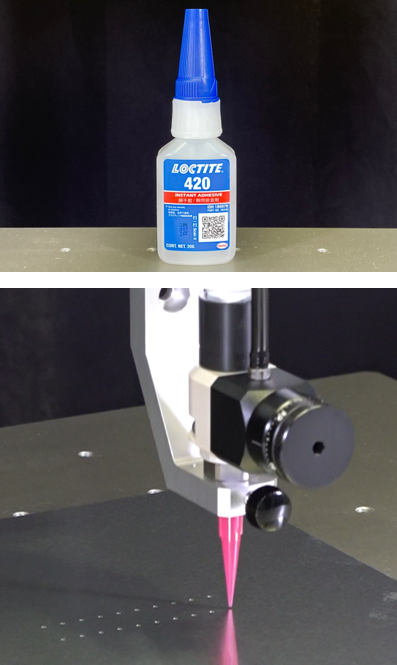

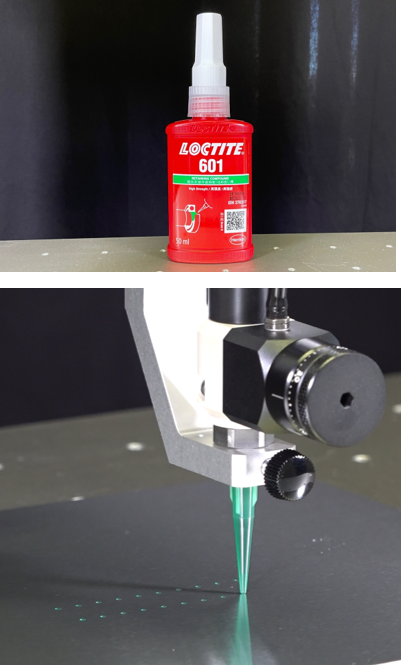

· 特别适用于瞬干胶、厌氧胶等对金属敏感的液体

· 全树脂化接液部设计，材质为PEEK/PTFE/O环（FKM或FFKM）

· 防腐蚀、易清洗、不易滞留残胶，保障长期稳定运行

应用场景广泛

为什么选择SV22？

· 更安心的量产稳定性：无需反复调机，即使液位变化也能保持稳定出胶

· 更高效的工艺集成性：支持自动化与手动工站，灵活适配各类设备

· 更节省的运维成本：低维护频率、易拆洗结构，提升产线运转率

· 更专业的售后支持：三英科技国内团队提供样机测试、技术支持与工艺咨询服务

产品规格

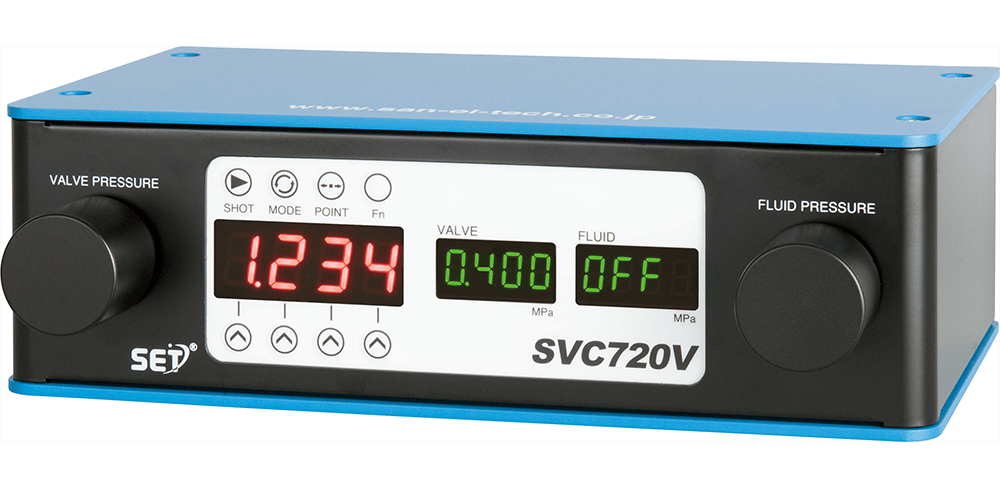

搭配使用推荐｜专用点胶控制器SVC720V

· SVC720V是专为精密点胶阀开发的控制器，具备：

· 全数字化精密设定

· 吐出响应速度提升10%（对比以往型号）

· 内置针筒加压调压器，实现稳定持续吐出

· 整体功耗降低约10%，节能高效

了解更多

SV22不仅是一款“新产品”，更是一种解决方案。
它将为您的精密点胶工艺带来全新的「稳定性」「灵活性」与「效率提升」。

欢迎联系我们预约样品试用，或提交您现场工艺需求，我们将为您提供量身定制的点胶解决方案！
